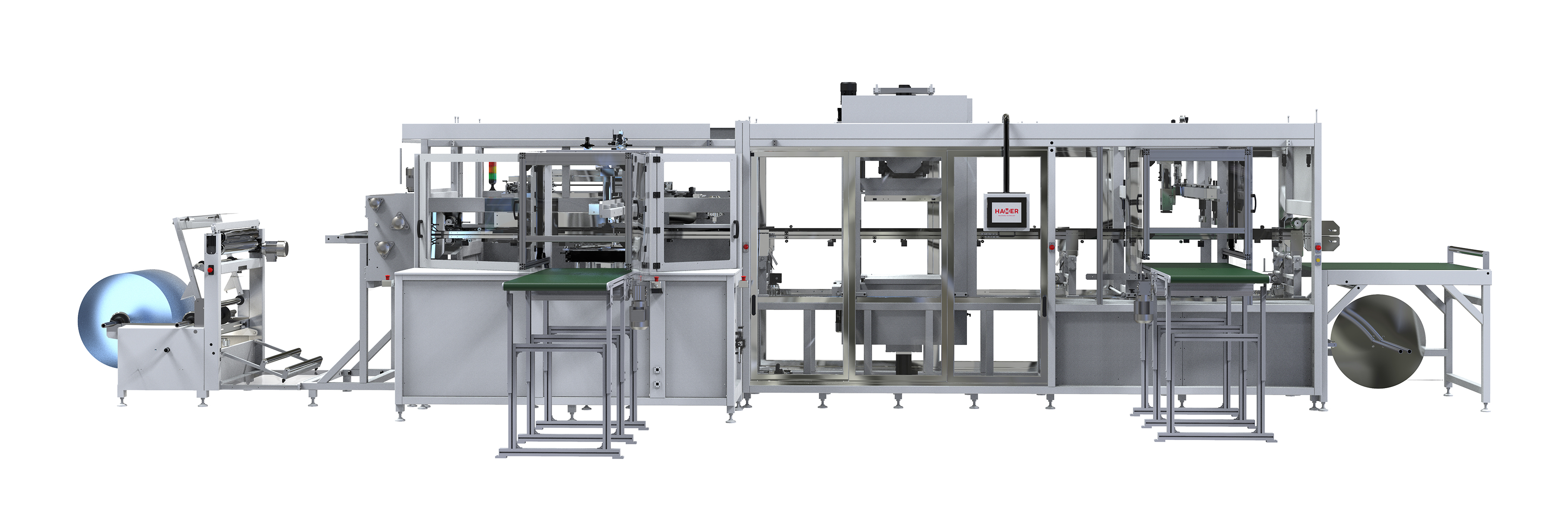

Modelo: Máquina laminadora LH76

Máquina totalmente automática para la laminación de bandejas a base de fibras y otros productos.

Características

  • Alimentación por bobina de lámina compostable y otros termoplásticos
  • Avance de la lámina por servomotor
  • Ajuste automático de la anchura de la lámina
  • Cinta para el posicionamiento y alimentación de bandejas preformadas
  • Estación de laminación por servomotores
  • Calefacción de lámina por radiación con control PID por zonas
  • Precisión en el control de la temperatura del calefactor
  • Cambio rápido de formato
  • Sistema de troquelado por fleje
  • Apilado de abajo hacia arriba
  • Chasis robusto y de fácil acceso
  • Mantenimiento rápido y sencillo
  • Control intuitivo por pantalla táctil
  • Conexión remota VPN
  • Data Logging feature
  • Alimentación de bandejas en automático y sistemas de control opcionales

Funcionamiento

La laminadora LH76 integra todas las operaciones necesarias para el posicionamiento de las bandejas preformadas desde una cinta transportadora a la operación de laminado por vacío a partir de bobina de film, troquelado individual y apilado del producto final. Proceso para la obtención de bandejas a base de fibras impermeables y sellables.

Dimensiones aproximadas (A x L x F)

2.650 mm x 5.910 mm x 11.590 mm

Peso estimado

7.500 kg

Diámetro bobina formado (max.)
800 mm
Diámetro mandril
76 mm
Grosor film (max.)
200 micras
Grosor film (min.)
30 micras
Ancho film laminación (max.)
820 mm
Ancho film laminación (min.)
560 mm
Área de formado por vacío (max.)
710 x 600 mm
Altura de formado (max.)
100 mm
Caudal bomba de vacío
190 m3/h
Potencia calefactor
28 kW
Accionamiento mesas formado
Servomotores
Accionamiento mesas troquelado
Servomotores
Potencia de troquelado
60 Tn.
Accionamiento apilador ascendente
Servomotores
Ciclos en vacío (max.)
10 ciclos/min
Potencia total instalada
60 kW
Consumo de aire
25 m3/h
Suministro eléctrico
400V III+G+N 50Hz
Color
RAL 9002
