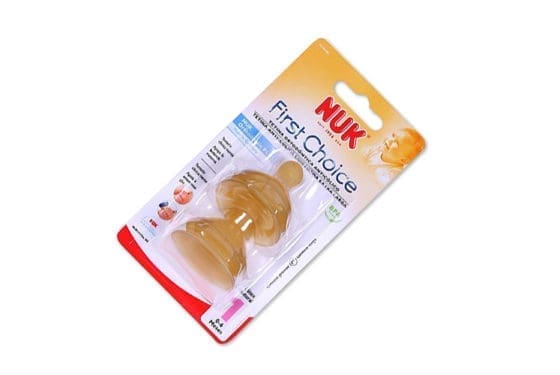

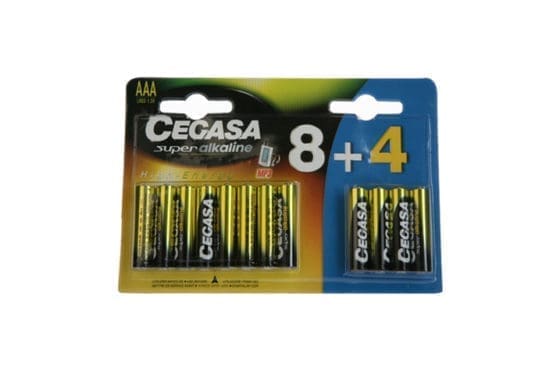

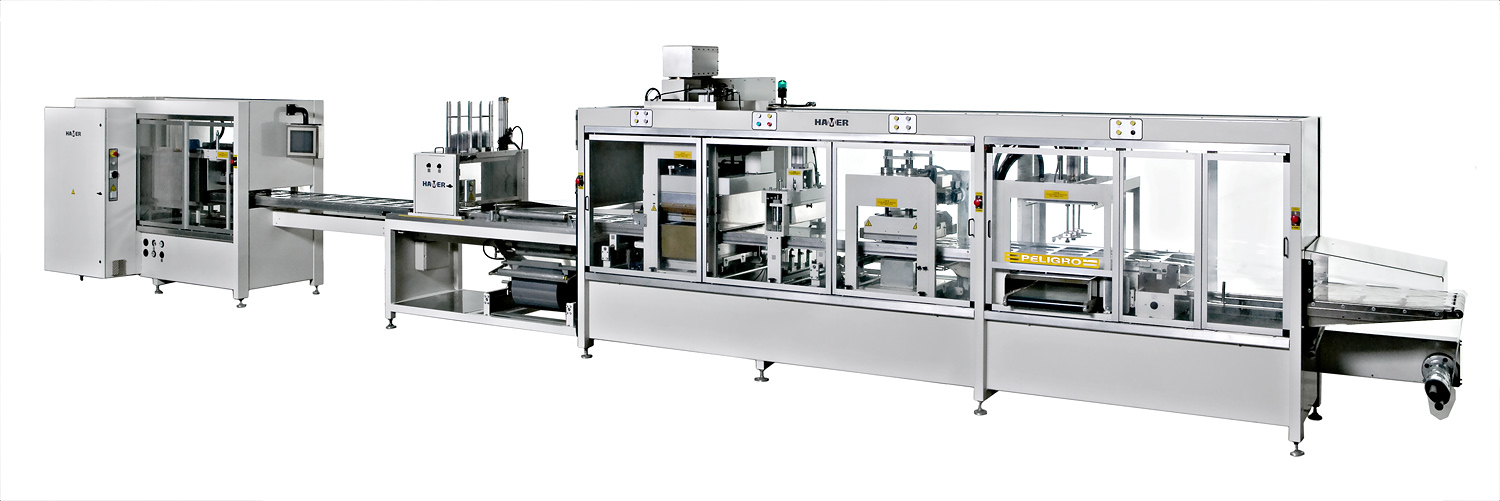

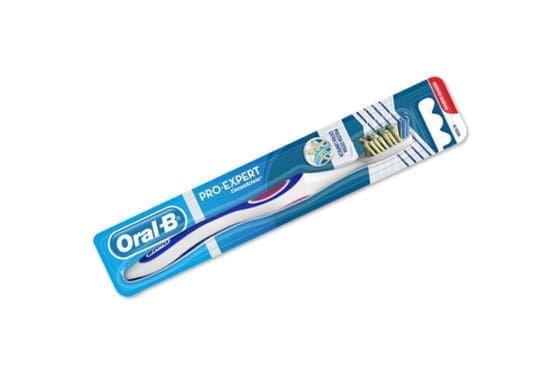

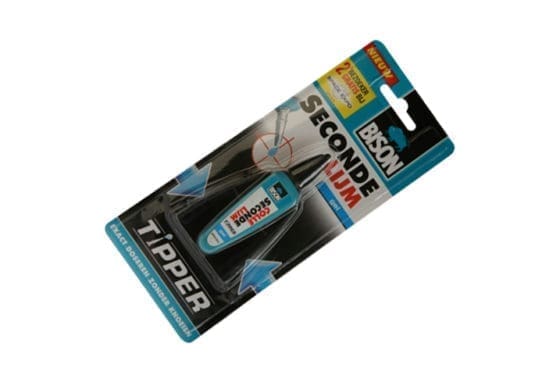

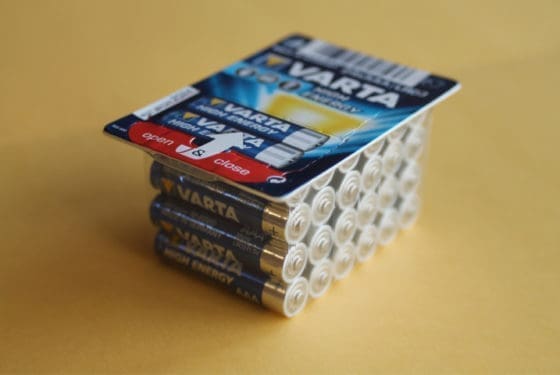

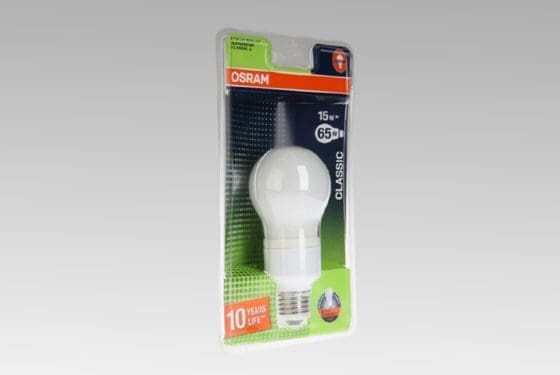

Máquina automática en línea adecuada para la fabricación de blister sellado contra papel-cartón, contra una lámina de plástico o blister de doble burbuja.
Features
- Orientada a la producción de series medias y largas.
- Diseño modular a través de elementos disponibles en opción.
- Construcción robusta y accesible.
- Bajo coste de operación y mantenimiento de la máquina.
- Cambio rápido de formato.
- Sencillo control mediante PLC y pantalla táctil.
- Troquelado por fleje, que evita desajustes en el corte.
- Tracción de lámina por cadena de pinchos.
- Alimentador automático de papel.
- Disponibles en dos tamaños de mesa de trabajo:
- 350×250 mm en el caso de la BPC25H.
- 500×350 mm en el caso de la BPC35H.
- Cumple especificaciones de la UE en materia de seguridad y ergonomía.
Amplia lista de elementos disponibles en opción.
- Moldeo asistido por presión de aire para producir piezas más complejas.
- Posibilidad de ajustar la longitud de la zona de carga a las necesidades del cliente.
- Sellado contra lámina de plástico por alta frecuencia.
- Posibilidad de incorporar sistemas de impresión o etiquetado según las características del envase.
- Estación de punzonado para colgador.
- Posibilidad de producir blister de doble burbuja.
Operation
Las máquinas BPC25H / BPC35H integran todas las operaciones necesarias para la fabricación del blister, desde el termoformado de la burbuja a la expulsión del blister terminado, pasando por las operaciones de carga del producto, sellado, punzonado del colgador y troquelado individual de cada uno de los envases.
Dimensions approx. (H x W x D)
1.800 x 1.120 x 9.860 mm (BPC 25H) - 1.800 x 1.320 x10.660 mm (BPC 35H)
Estimated weight
2.500 Kg (BPC 25H) - 3.500 Kg (BPC 35H)
BPC 25H
BPC 35H
Diámetro bobina formado (máx.)
500 mm (800 mm en opción)
Grosor máximo lámina formado
0.5 mm (1 mm en opción)
Ancho lámina de formado (máx.)
400 mm ( model BPC 25H )
570 mm ( model BPC 35H )
Ancho lámina de formado (mín.)
260 mm
Área máxima de formado
350x250 mm ( model BPC 25H )
500x350 mm ( model BPC 35H )
Área mínima de formado
230x100 mm ( model BPC 25H )
300x100 mm ( model BPC 35H )
Profundidad máxima de moldeo
80 mm
Caudal bomba de vacío
21 m3/h ( model BPC 25H )
40 m3/h ( model BPC 35H )
Potencia calefactor por radiación
9,2 kW ( model BPC 25H )
17,2 kW ( model BPC 35H )
Diámetro máximo lamina de sellado
400 mm
Ancho lámina de sellado (máx-min)
370 mm ( model BPC 25H )
540 mm ( model BPC 35H )
Longitud zona de carga
2000 mm
Altura zona de carga
950 mm
Potencia prensa de sellado
5000 kg ( model BPC 25H )
7.500 Kg ( model BPC 35H )
Potencia prensa de corte
7.500 kg ( model BPC 25H )
12.000 Kg ( model BPC 35H )
Velocidad máxima en vacío
30 ciclos/min
Potencia total instalada
21,72 kW ( model BPC 25H )
32,22 kW ( model BPC 35H )
Consumo de aire
102 m3/h ( model BPC 25H )
150 m3/h ( model BPC 35H )
Suministro eléctrico
400 V+T+N, 50 Hz
Las especificaciones descritas pueden diferir de las especificaciones finales del equipo. Es posible que parte del equipo descrito o mostrado esté disponible a un coste adicional.
Application sectors
- Bricolaje
- Decoración del hogar
- Iluminación
- Material de escritorio
- Electrónica
- Suministros informáticos
- Juguete
- Cosmeticos y belleza
- Higiene personal
- Industria del automóvil
- Productos del hogar
- Infancia
- Pilas
