Emballage blister BPC25H BPC35H
Vidéo Galerie d'images Télécharger le catalogue

Modèle: Emballage blister BPC 25H / BPC 35H

Emballage blister BPC25H BPC35H
Emballage blister BPC25H BPC35H
Emballage blister BPC25H BPC35H
Emballage blister BPC25H BPC35H
Emballage blister BPC25H BPC35H
blister packaging BPC25H BPC35H

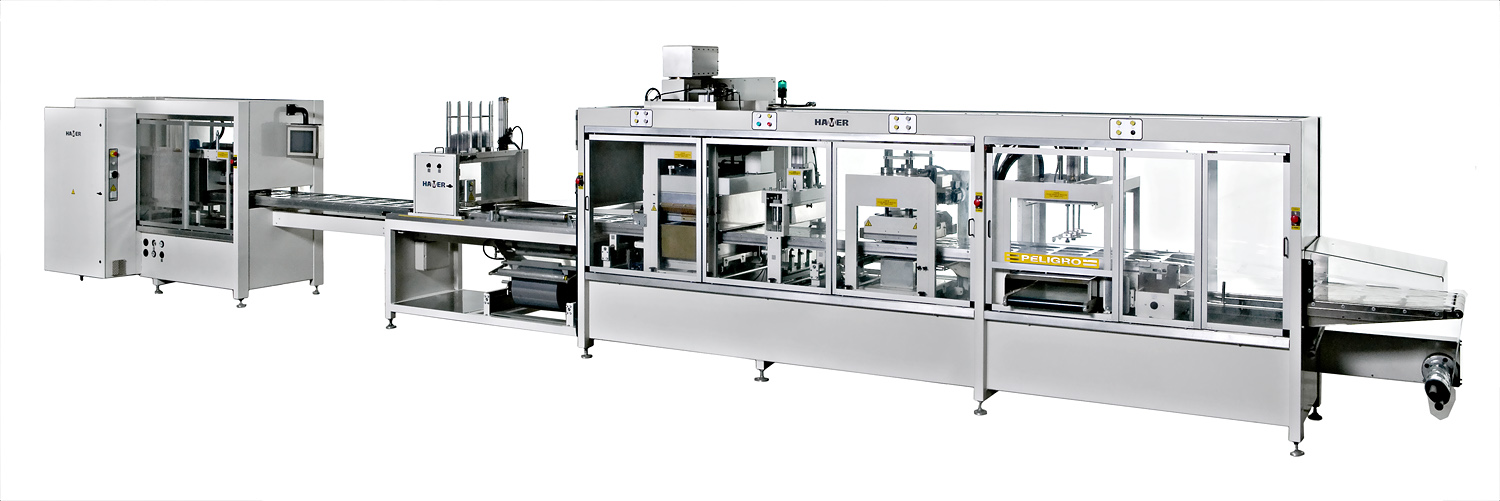

Machine automatique en ligne pour la fabrication de blisters scellés sur un carton ou une feuille de plastique, ou de blisters à double coque.

Caractéristiques

  • Orientée vers la production de séries moyennes et longues.
  • Conception modulaire avec des éléments disponibles en option.
  • Construction robuste et accessible.
  • Coûts réduits d’opération et de maintenance de la machine.
  • Changement de format rapide.
  • Facilité de contrôle par API et écran tactile.
  • Alimentation automatique de papier.
  • Découpe par filet, ce qui évite les décalages lors de la coupe.
  • Traction de feuille par chaîne à picots.
  • Disponibles en deux tailles de table de travail :
    • 350×250 mm dans le cas de la BPC25H.
    • 500×350 mm dans le cas de la BPC35H.
  • Conformité avec les spécifications de l’UE en matière de sécurité et d’ergonomie.

Longue liste d’éléments disponibles en option.

  • Formage assisté par pression d’air qui permet de former des feuilles de jusqu’à 0,8 mm d’épaisseur avec un moule précis.
  • Possibilité d’ajuster la longueur de la zone de chargement en fonction des besoins du client.
  • Intégration des systèmes d’impression ou d’étiquetage en fonction des caractéristiques de l’emballage.
  • Station de poinçonnage.
  • Soudure du blister par Haute Fréquence
  • Possibilité de produire des blisters à double coque.

Opération

Les machines BPC25M / BPC35M incluent l’ensemble des opérations nécessaires à la fabrication du blister, conformément aux exigences nécessaires pour travailler en salle blanche et être validée selon les spécifications. Les opérations vont du thermoformage de la coque à l’expulsion du blister fini, en passant par les opérations de chargement du produit, de scellement, de poinçonnage du trou de suspension et de découpe individuelle de chacun des emballages.

Dimensions approx. (H x L x P)

1.800 x 1.120 x 9.860 mm (BPC 25H) - 1.800 x 1.320 x10.660 mm (BPC 35H)

Poids estimé

2.500 Kg (BPC 25H) - 3.500 Kg (BPC 35H)

BPC 25H

BPC 35H

Diamètre bobine formage (maxi)
500 mm ( modèle BPC 25H )
500 mm (800 mm en option) ( modèle BPC 35H )
Diamètre film scellage max.
400 mm
Épaisseur max. film formage
0,5 mm ( modèle BPC 25H )
0,5 mm (1 mm en option) ( modèle BPC 35H )
Laize film formage (maxi)
390 mm ( modèle BPC 25H )
540 mm ( modèle BPC 35H )
Laize film formage (mini)
360 mm ( modèle BPC 25H )
510 mm ( modèle BPC 35H )
Surface formage maxi
350 x 250 mm ( modèle BPC 25H )
500 x 350 mm ( modèle BPC 35H )
Surface formage min
230 x 100 mm ( modèle BPC 25H )
300 x 100 mm ( modèle BPC 35H )
Profondeur formage maxi
80 mm
Hauteur zone de chargement
950 mm
Débit pompe à vide
21 m3/h ( modèle BPC 25H )
40 m3/h ( modèle BPC 35H )
Puissance chauffante installée
9,2 kW (750 mm) ( modèle BPC 25H )
17,2 kW (1.000 mm) ( modèle BPC 35H )
Puissance installée Haute Fréquence
7-10 kW ( modèle BPC 25H )
7-10 kW ( modèle BPC 35H )
Puissance totale installée
21 kW ( modèle BPC 25H )
32 kW ( modèle BPC 35H )
Pression maxi de découpe
12 t
Cadence maxi à vide
30 cycles/minute
Pression air comprimé
6 bar
Consommation air (à 30 cycles)
102 m3/h ( modèle BPC 25H )
150 m3/h ( modèle BPC 35H )
Source électrique
400V + T + N, 50 Hz

Les spécifications indiquées peuvent être différentes des spécifications définitives de l’équipement. Il est possible qu’une partie de l’équipement décrit ou montré soit disponible à un coût supplémentaire.

Secteurs d'application

  • Bricolage
  • Lighting
  • Home decor
