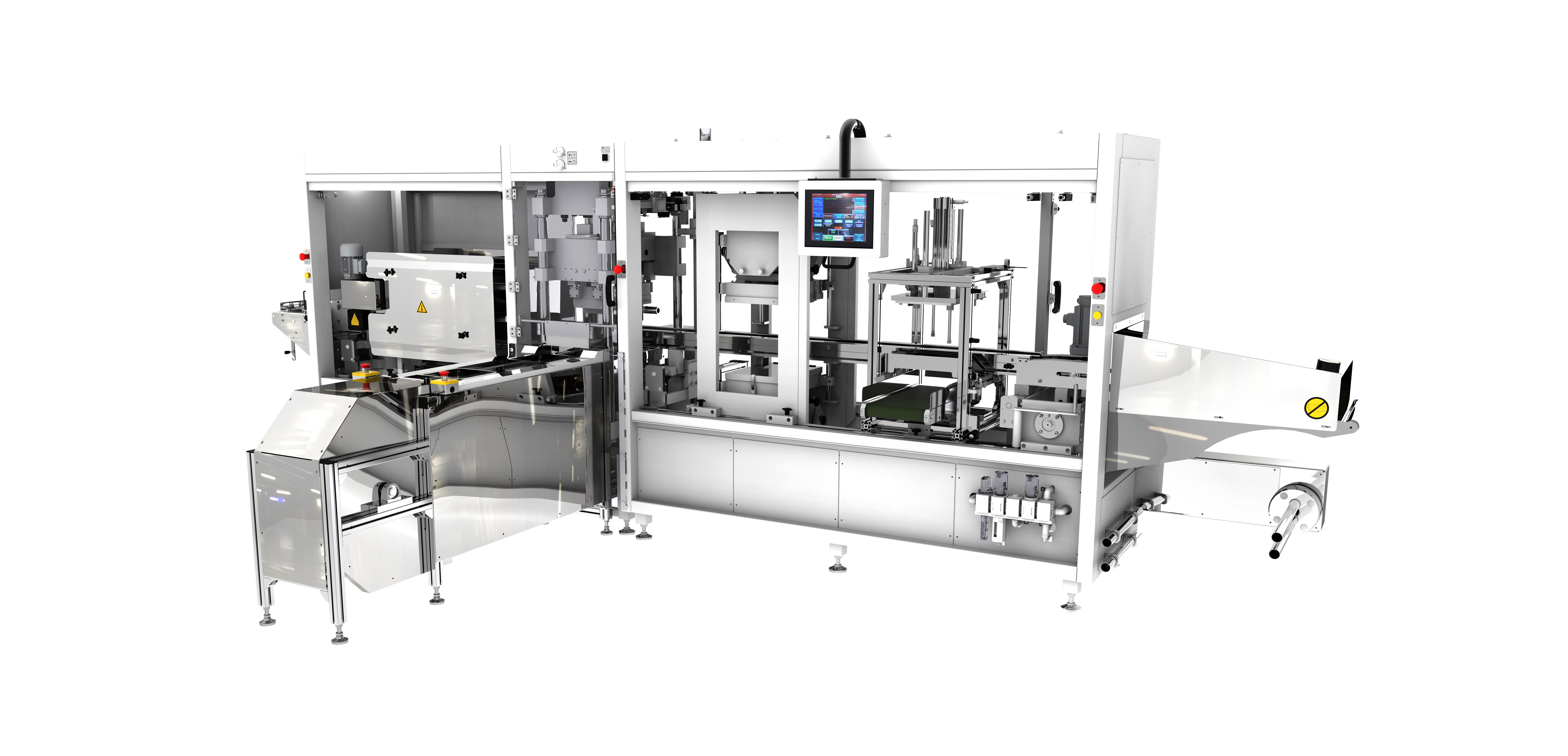

Modelo: Formadora de alineadores dentales TVP 25

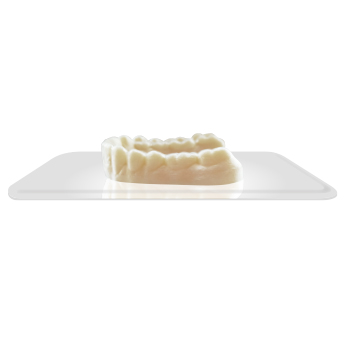

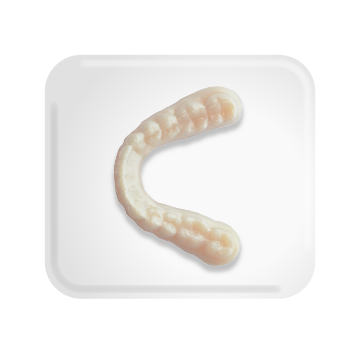

Máquinas termoformadoras por vacío y presión totalmente automáticas para alineadores dentales con alimentación para modelos de impresión 3D.

Características

  • Concebida para automatizar todos los procesos de producción para la fabricación de alineadores dentales
  • Área de trabajo de 220×220 (mm)
  • Alimentación por bobina, lo cual permite un ahorro considerable en el material.
  • Tracción de lámina por cadena de pinchos.
  • Calentamiento de la lámina (sistema patentado) que permite el uso de distintos tipos de plástico y grosores de film.
    • Calefactor fijo provisto de resistencias cerámicas y de una persiana motorizada de lamas en inox. que permite regular el área de radiación.
    • Evita la disipación del calor, reduciendo el consumo eléctrico.
  • El formado se realiza con una presión de 10 bares, lo que permite mayor calidad en la definición del alineador en comparación a las máquinas manuales.
  • Sencillo control mediante PLC y pantalla táctil. Permite memorizar diferentes recetas para distintos materiales, permitiendo un cambio fácil de formato.
  • Permite la integración de sistemas adicionales como cámaras de visión para lectura de códigos y marcadores láser
  • Cumple las especificaciones de la UE en materia de seguridad y ergonomía.

Producciones

  • Desde 300 hasta 1.300 unidades/h

Funcionamiento

La termoformadora se alimenta a partir de una bobina de film. Un único operario coloca los moldes 3D en un carrusel. La lámina es calentada en el módulo calefactor hasta que alcanza la temperatura adecuada en función del tipo de film y a continuación pasa a la estación de moldeo, de corte y finalmente, las piezas son colocadas en una cinta de expulsión.

Dimensiones aproximadas (A x L x F)

2.150 mm x 3.200 mm x 6.200 mm

Peso estimado

3.800 Kg

Diámetro máximo bobina formado (máx.)
500
Grosor máximo lámina formado (máx.)
0,8 mm
Ancho lámina de formado (máx.)
254 mm
Ancho lámina de formado (min.)
127 mm
Área de formado (máx.)
220 x 220 mm
Altura máxima de moldeo (máx.)
30 mm
Caudal bomba de vacío
7,3 m3/h
Presión de formado
10 bares
Potencia del calefactor
10,4 kW
Accionamiento mesas de moldeo
Neumático/rodilleras
Accionamiento mesas prensa de corte
Neumático/rodilleras
Potencia prensa de corte
26 Tn
Accionamiento apilador descendente
Neumático
Total potencia instalada
20 kW
Consumo aire (en seco/ciclo)
50 m3/h
Suministro eléctrico
USA: 480V III + N + G 60Hz EU: 400V III + N + G 50Hz

Productos relacionados

Máquina termoformado TVP 35

Máquina termoformadora TVP35

Más info

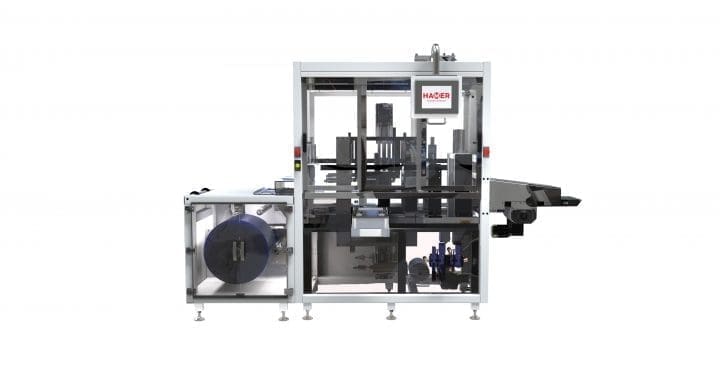

Formadora de alineadores dentales TVP 12
