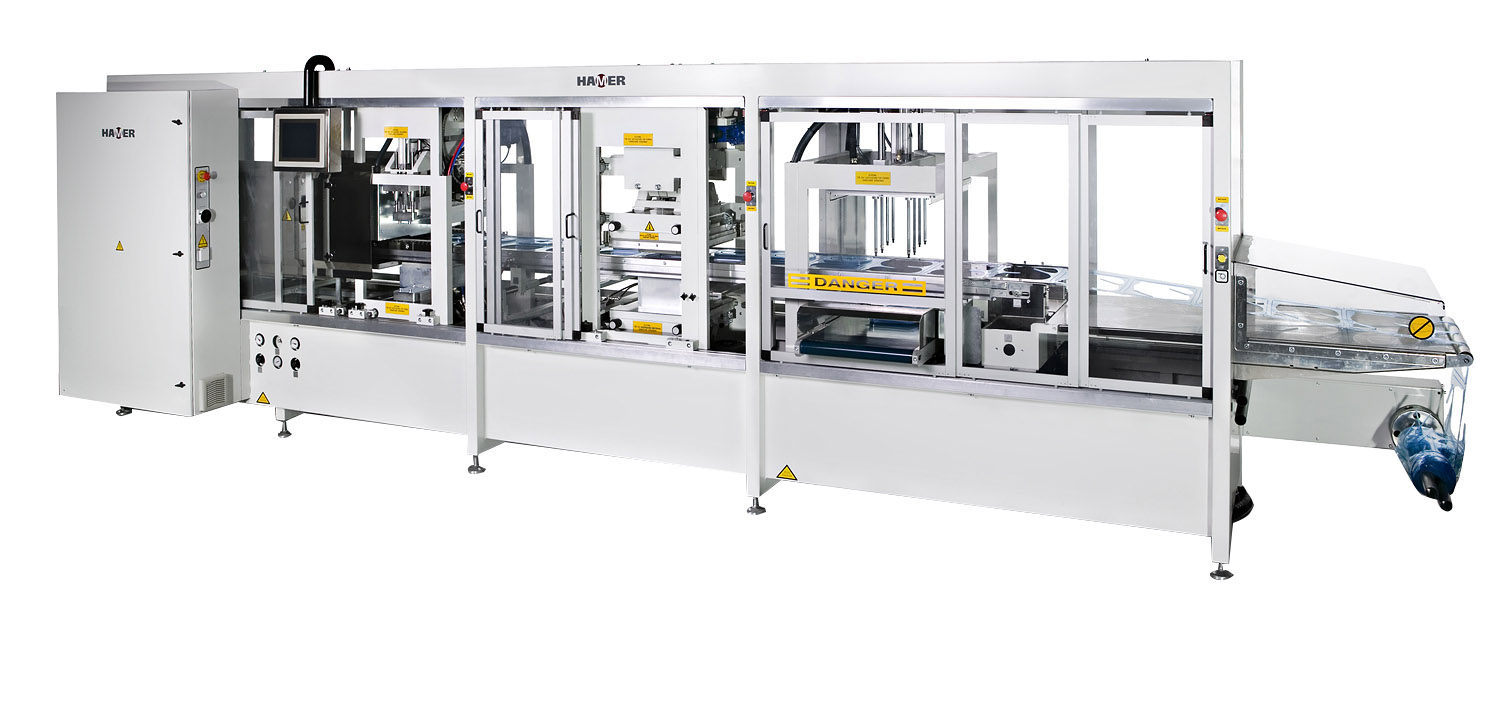

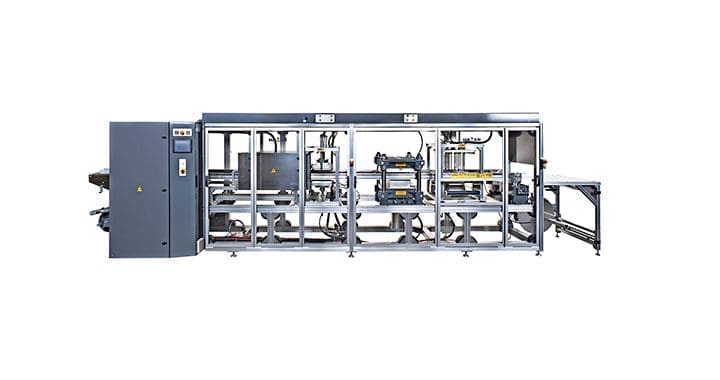

Termoformadora automática por vacío y presión de aire con estaciones separadas de termoformado, troquelado y apilado vertical de las piezas formadas sobre una cinta de expulsión.
Características
- Orientadas a series medias y largas de piezas pequeñas.
- Área de trabajo de 500×350 mm.
- Permite la producción de piezas de 70/80 mm de altura (por encima y por debajo de la línea de plástico respectivamente).
- Alimentación por bobina.
- Tracción de lámina por cadena de pinchos.
- Calentamiento de la lámina (sistema patentado).
- Calefactor fijo provisto de resistencias cerámicas y de una persiana motorizada de lamas en inox que permite regular el área de radiación.
- Mejora la eficiencia de ciclo inicial después de un paro, al evitar el sobrecalentamiento del área a moldear.
- Evita la disipación del calor, reduciendo el consumo eléctrico.
- Estación de apilado vertical “de arriba abajo”
- Simplicidad del utillaje de apilado y su ajuste.
- Posibilidad de utilizar el mismo utillaje de apilado para diferentes productos.
- Ahorro en tiempo de ajuste y coste de útiles.
- Moldeo asistido por presión de aire para producir piezas más complejas.
- Permite la instalación de una estación adicional para punzonar las piezas moldeadas.
- Sencillo control mediante PLC y pantalla táctil.
- Cumple las especificaciones de la UE en materia de seguridad y ergonomía.
Funcionamiento
La termoformadora se alimenta a partir de una bobina de plástico. La lámina es calentada en el módulo calefactor hasta que alcanza la temperatura adecuada en función del tipo de plástico y a continuación pasa a la estación de moldeo, de corte y finalmente, las piezas pasan a la estación vertical de apilado.
Dimensiones aproximadas (A x L x F)
2.660 mm x 1.750 mm x 9.650 mm, 2.660 mm x 1.750 mm x 11.850 mm
Peso estimado
4.500 kg, 6.500 kg
Diámetro máximo bobina formado
500 (800 mm en opción) mm
Grosor máximo lámina formado
hasta 1 mm
Ancho lámina de formado (máx.)
570 mm
Ancho lámina de formado (mín.)
330 mm
Área máxima de formado
500x350 mm
Área mínima de formado
300x200 mm
Profundidad máxima de moldeo
80 mm
Altura máxima de moldeo
70 mm
Caudal bomba de vacío
40 m3/h
Presión de moldeo
6 bares
Potencia del calefactor
17,2 kW
Accionamiento mesas de moldeo
Neumático/rodilleras
Accionamiento mesas prensa de corte
Neumático/rodilleras
Potencia prensa de corte
26 t
Velocidad máxima en vacío
30 ciclos/min
Accionamiento apilador descendente
Neumático
Total potencia instalada
26,79 kW
Consumo aire (a 30 ciclos)
175 m3/h
Suministro eléctrico
V+N+T, 50 Hz
Las especificaciones descritas pueden diferir de las especificaciones finales del equipo. Es posible que parte del equipo descrito o mostrado esté disponible a un coste adicional.
Sectores de aplicación
- Bricolaje
- Decoración del hogar
- Iluminación
- Material de escritorio
- Electrónica
- Suministros informáticos
- Juguete
- Agroalimentación
- Agroindustria
- Cosméticos y belleza
- Higiene personal
- Industria del automóvil
- Productos del hogar
- Infancia
- Pilas
