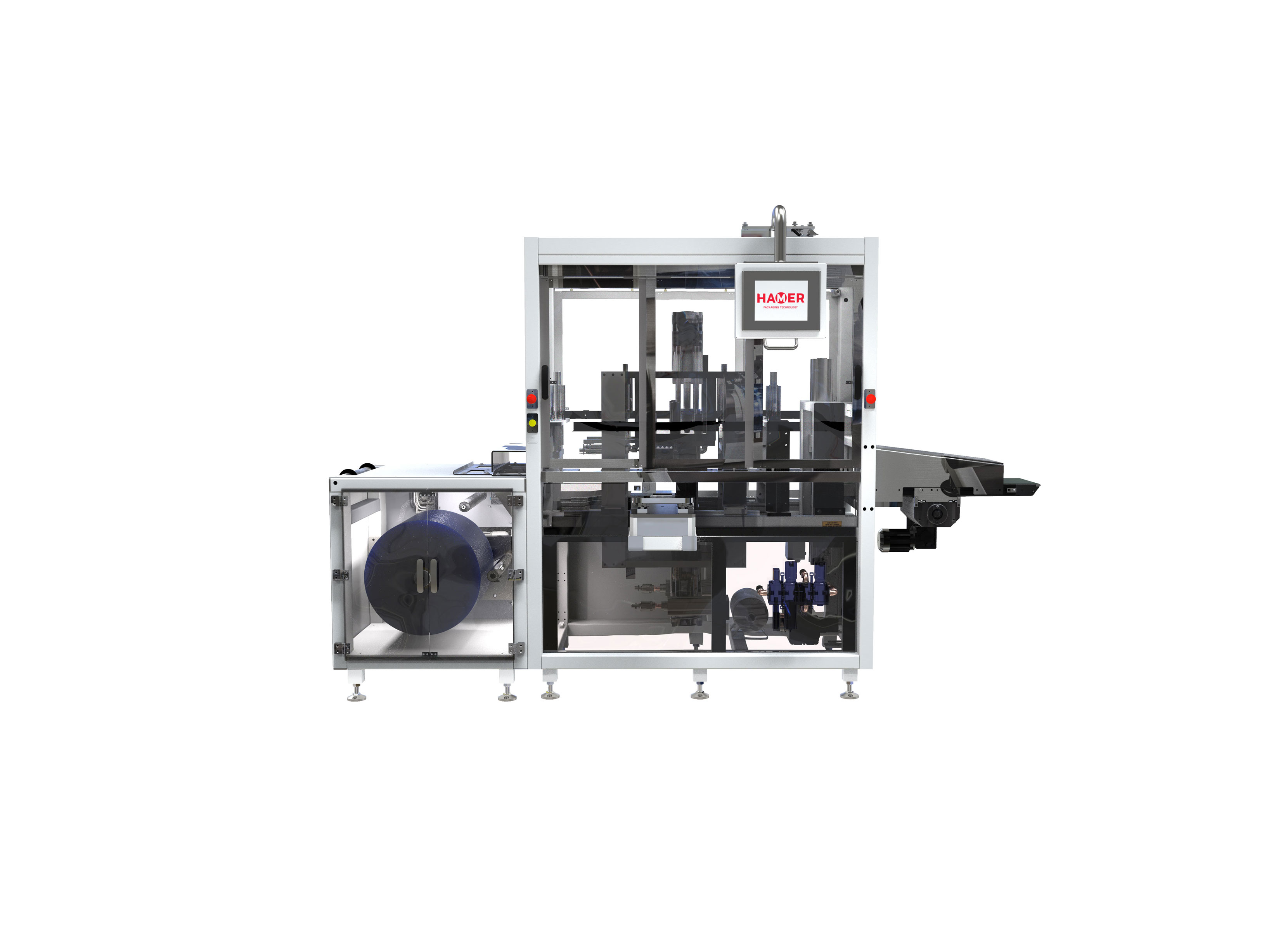

Modelo: Formadora de alineadores dentales TVP 12

Máquinas termoformadoras por vacío y presión totalmente automáticas para alineadores dentales con alimentación para modelos de impresión 3D.

Características

  • Concebida para automatizar todos los procesos de producción para la fabricación de alineadores dentales
  • Área de trabajo de 92×87 (mm)
  • Alimentación por bobina, lo cual permite un ahorro considerable en el material.
  • Tracción de lámina por pinzas mecánicas que garantizan máxima fiabilidad
  • Calentamiento de la lámina que permite el uso de distintos tipos de plástico y grosores de film.
  • Calefactor fijo provisto de resistencias flash que permiten regular el área de radiación.
  • El formado se realiza con una presión de 10 bares, lo que permite mayor calidad en la definición del alineador en comparación a las máquinas manuales.
  • Sencillo control mediante PLC y pantalla táctil. Permite memorizar diferentes recetas para distintos materiales, permitiendo un cambio fácil de formato.
  • Permite la integración de sistemas adicionales como cámaras de visión para lectura de códigos y marcadores láser
  • Cumple las especificaciones de la UE en materia de seguridad y ergonomía.

Producciones

  • hasta 240 unidades/h

Funcionamiento

La termoformadora se alimenta a partir de una bobina de film. Un único operario coloca los moldes 3D en la mesa de carga de producto con movimiento automático. La lámina es calentada en el módulo calefactor hasta que alcanza la temperatura adecuada en función del tipo de film y a continuación pasa a la estación de moldeo, de corte y finalmente, las piezas son expulsadas.

Dimensiones aproximadas (A x L x F)

1.900 mm x 1.300 mm x 4.100 mm

Peso estimado

1.300 Kg

Diámetro máximo bobina formado (máx.)
500 mm
Grosor máximo lámina formado (máx.)
0,8 mm
Ancho lámina de formado (máx.)
110 mm
Ancho lámina de formado (min.)
-
Área de formado (máx.)
92 x 87 mm
Altura máxima de moldeo (máx.)
30 mm
Caudal bomba de vacío
-
Presión de formado
10 bares
Potencia del calefactor
12 kW
Accionamiento mesas de moldeo
Neumático
Accionamiento mesas prensa de corte
Neumático
Potencia prensa de corte
-
Accionamiento apilador descendente
Neumático
Total potencia instalada
13 kW
Consumo aire (en seco/ciclo)
110 litros / ciclo
Suministro eléctrico
400V III + N + G 50Hz
