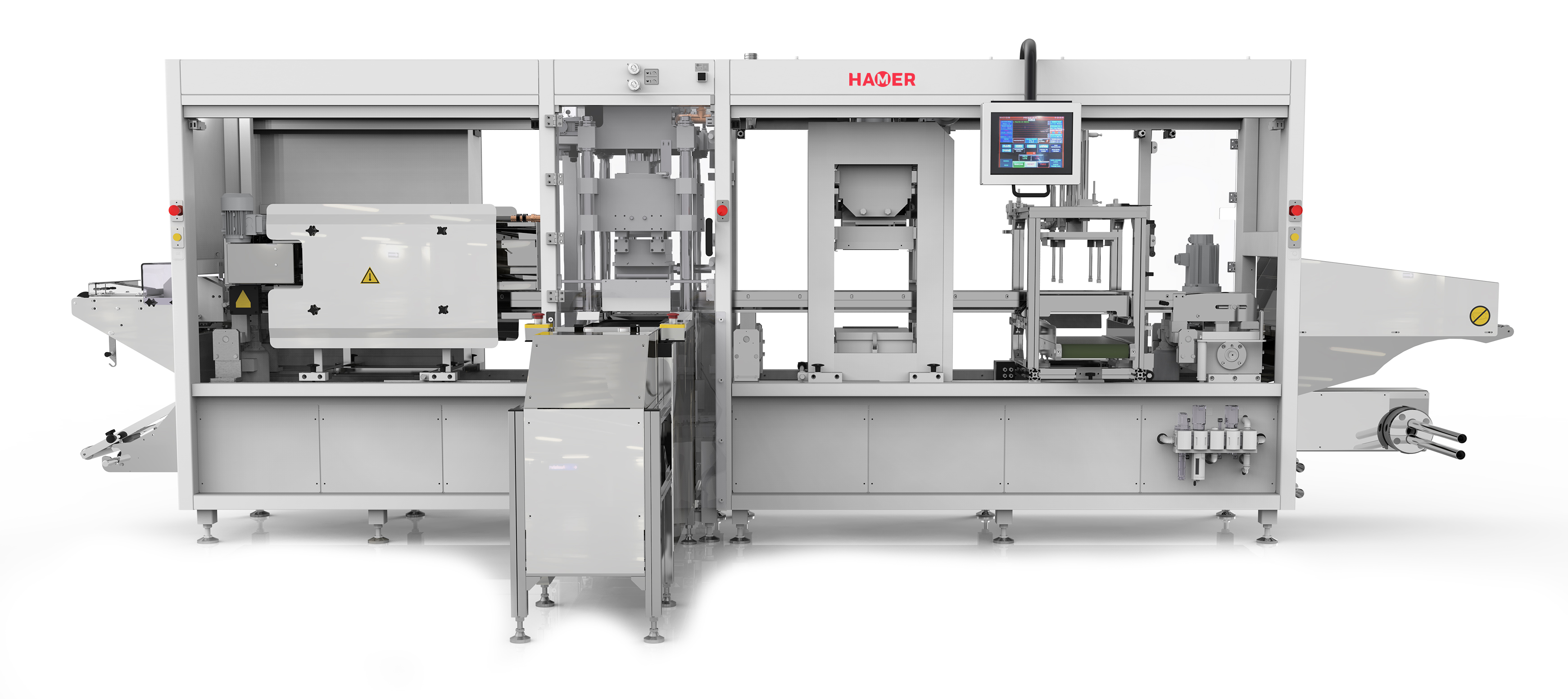

Modèle: Machine de formage d’aligneurs dentaires TVP 25

Machine de thermoformage sous vide et pression entièrement automatique pour aligneurs dentaires avec carrousel d'alimentation pour modèles 3D.

Caractéristiques

  • Conçu pour automatiser tous les processus de production pour la fabrication d’aligneurs dentaires
  • Surface de travail 220×220 (mm)
  • Alimentation par bobine, qui permet une économie considérable de matière.
  • Traction de la feuille par chaînes
  • Dispositif fixe muni de résistances céramiques et d’une persienne motorisée à lames en inox qui permet de réguler la zone de rayonnement.
    • Évite la dissipation de la chaleur et réduit la consommation électrique.
    • Chauffage de la feuille (système breveté) permettant d’utiliser différents types de plastique et différentes épaisseurs de film.
  • Formage effectué avec une pression de 10 bars permettant une meilleure qualité dans la définition de l’aligneur par rapport aux machines manuelles.
  • Contrôle simple par automate et écran tactile. Possibilité de stocker différentes recettes pour différents matériaux, permettant de changer facilement de format.
  • Permet l’intégration de systèmes supplémentaires tels que des caméras de vision pour la lecture de codes et marqueurs laser.
  • Conforme aux spécifications de l’UE en matière de sécurité et d’ergonomie.

Productions

  • De 300 à 1.300 unités/h

Opération

La thermoformeuse est alimentée à partir d’une bobine de film. Un seul opérateur place les modèles 3D sur la table de chargement des produits à mouvement automatique. Le film est chauffé dans le module de chauffage jusqu’à ce qu’il atteigne la bonne température en fonction du type de film, puis il passe à la station de formage et de découpe et enfin les pièces sont éjectées.

Dimensions approx. (H x L x P)

2.150 mm x 3.200 mm x 6.200 mm

Poids estimé

3.800 Kg

Diamètre bobine formage (maxi)
500 mm
Épaisseur max. film formage
0.8 mm
Laize film formage (maxi)
254 mm
Laize film formage (min)
127 mm
Surface formage (maxi)
220 x 220 mm
Profondeur formage maxi
30 mm
Débit pompe à vide
7,3 m3/h
Pression de formage
10 bars
Puissance chauffante installée
10,4 kW
Ouverture tables de formage
Pneumatique / genouillères
Ouverture tables de découpe
Pneumatique / genouillères
Puissance presse de découpe
26 Tn
Mouvement empileur
Pneumatique
Puissance totale installée
20 kW
Consommation d’air
50 m3/h
Source électrique
USA: 480V III + N + G 60Hz EU: 400V III + N + G 50Hz
