Máquina termoformadora TVP64 TVP67
Vídeo Galería de fotos Descargar catálogo

Máquina termoformado TVP 64 / TVP 67

Máquina termoformadora TVP64 TVP67
Máquina termoformadora TVP64 TVP67
Máquina termoformadora TVP64 TVP67
Máquina termoformadora TVP64 TVP67

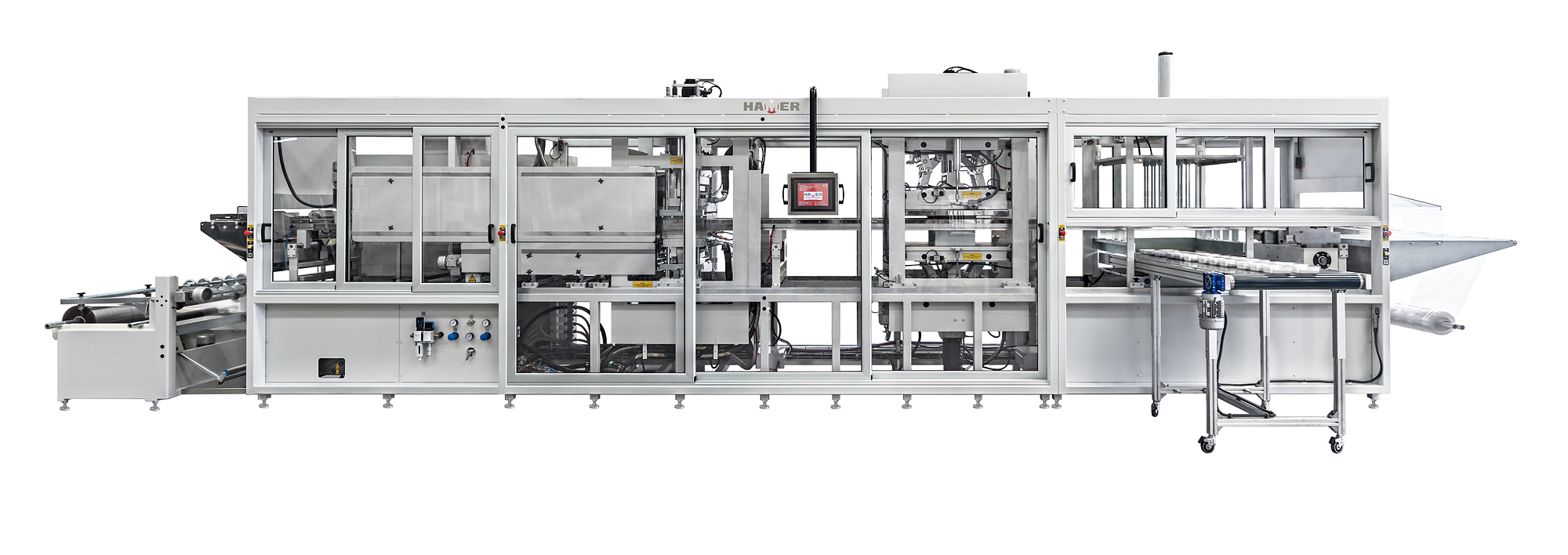

Termoformadora automática de grandes prestaciones por vacío y presión de aire con estaciones separadas de termoformado, troquelado y apilado de las piezas formadas.

Características

  • Orientadas a series medias y largas.
  • Gran área de trabajo (hasta 600×700 mm), adecuada para piezas de grandes dimensiones (hasta 140/140 mm de altura de moldeo).
  • Alimentación por bobina.
  • Tracción de lámina por cadena de doble pincho.
  • Calentamiento de la lámina (sistema patentado).
    • Calefactor fijo provisto de resistencias cerámicas y de una persiana motorizada de lamas en inox que permite regular el área de radiación.
    • Mejora la eficiencia de ciclo inicial después de un paro, al evitar el sobrecalentamiento del área a moldear.
    • Evita la disipación del calor, reduciendo el consumo eléctrico.
  • Estación de apilado vertical “de arriba abajo”
    • Simplicidad del utillaje de apilado y su ajuste
    • Posibilidad de utilizar el mismo utillaje de apilado para diferentes productos.
    • Ahorro en tiempo de ajuste y coste de útiles
  • Moldeo asistido por presión de aire para producir piezas más complejas.
  • Accionamiento por servomotores de las estaciones que mejora la calidad de la pieza y disminuye el tiempo de ciclo (hasta 45 ciclos/minuto en vacío)
  • Permite la instalación de una estación de adicional de punzonado para la fabricación de envases especiales como contenedores para frutas o blíster con colgador.
  • Sencillo control mediante PLC y pantalla táctil.
  • Cumple las especificaciones de la UE en materia de seguridad y ergonomía

Funcionamiento

La termoformadora se alimenta a partir de una bobina de plástico. La lámina es calentada en el módulo calefactor hasta que alcanza la temperatura adecuada en función del tipo de plástico y a continuación pasa a la estación de moldeo, de corte y finalmente, las piezas pasan a la estación vertical de apilado.

Dimensiones aproximadas (A x L x F)

2.660 mm x 1.750 mm x 9.650 mm (TVP 64) - 2.660 mm x 1.750 mm x 11.850 mm (TVP 67)

Peso estimado

4.500 kg (TVP 64) - 6.500 kg (TVP 67)

TVP 64

TVP 67

Diámetro máximo bobina de formado
800 mm (1200 mm en opción)
Grosor máximo lámina de formado
1.5 mm
Ancho lámina de formado (máx.)
670 mm
Ancho lámina de formado (mín.)
380 mm
Área máxima de moldeo útil
630 x 420 mm ( modelo TVP 64 )
640 x 770 mm ( modelo TVP 67 )
Área mínima de moldeo útil
350x200 mm
Profundidad máxima de moldeo
140 mm
Altura máxima de moldeo
140 mm
Caudal bomba de vacio
190 m3/h
Presión de aire comprimido
6 bares
Potencia instalada calefactor superior
25.8 kW ( modelo TVP 64 )
44.1 kW ( modelo TVP 67 )
Potencia instalada calefactor inferior (opcional)
21.5 kW
Accionamiento mesas de moldeo
Servomotor/Rodilleras
Fijación útiles estación de moldeo
Anclaje neumático
Accionamiento mesas prensa de corte
Servomotor/Rodilleras
Potencia prensa de corte
60 Tn.
Posicionamiento longitudinal prensa de corte
Motorizado
Potencia instalada calefactor de flejes
4 kW ( modelo TVP 64 )
5.6 kW ( modelo TVP 67 )
Ajuste XY fleje de corte (ajuste transversal)
Motorizado
Fijación útiles prensa de corte
Anclaje neumático
Velocidad máxima en vacío
45 ciclos/min
Accionamiento apilador vertical descendente
Servomotor
Total potencia instalada
75.85 kW ( modelo TVP 64 )
100.52 kW ( modelo TVP 67 )
Suministro eléctrico
400V + N + T, 50Hz

Las especificaciones descritas pueden diferir de las especificaciones finales del equipo. Es posible que parte del equipo descrito o mostrado esté disponible a un coste adicional.

Sectores de aplicación

  • Bricolaje
  • Decoración del hogar
  • Iluminación
  • Material de escritorio
  • Electrónica
  • Suministros informáticos
  • Juguete
  • Agroalimentación
  • Agroindustria
  • Cosméticos y belleza
  • Higiene personal
  • Industria del automóvil
  • Productos del hogar
  • Infancia
  • Pilas
