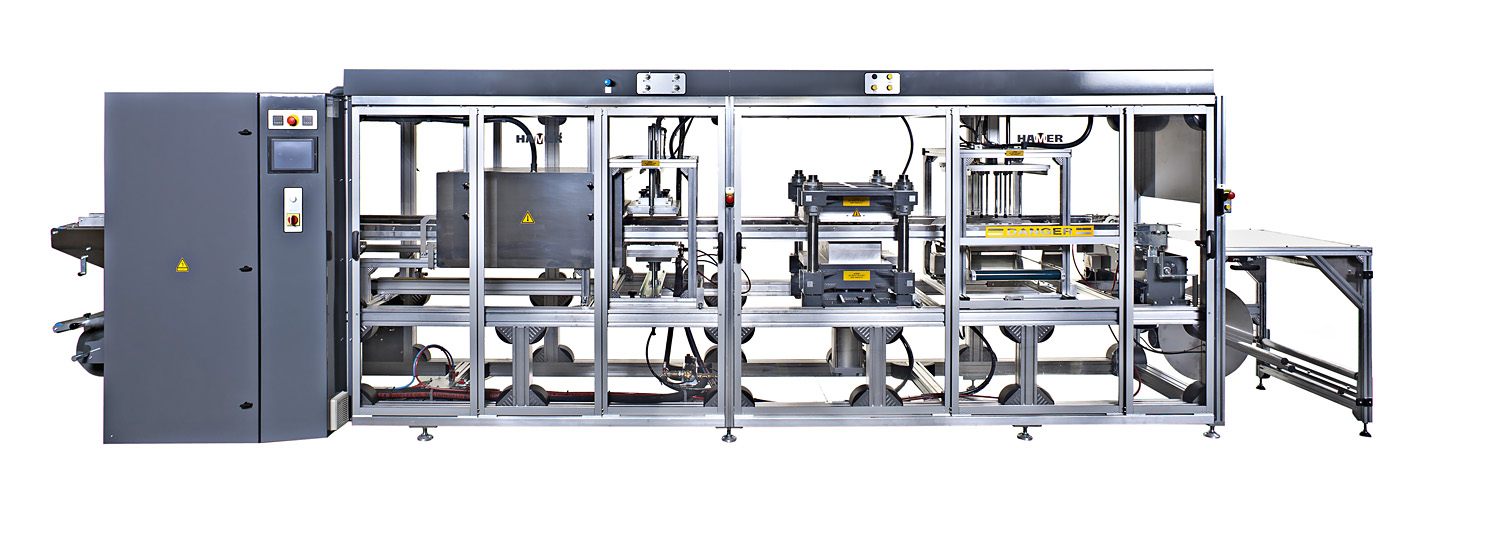

Termoformadora automática por vacío con estaciones separadas de termoformado, troquelado y apilado vertical de las piezas formadas sobre una cinta de expulsión.
Características
- Orientadas a series medias y largas de piezas pequeñas.
- Área de trabajo de 500×350 mm.
- Permite el moldeo de piezas de hasta 80 mm de altura (por debajo de la línea de plástico)
- Bajo coste de mantenimiento gracias a un diseño muy funcional.
- Alimentación por bobina.
- Tracción de lámina por cadena de pinchos.
- Calentamiento de la lámina (sistema patentado).
- Calefactor fijo provisto de resistencias cerámicas y de una persiana motorizada de lamas en inox que permite regular el área de radiación.
- Mejora la eficiencia de ciclo inicial después de un paro, al evitar el sobrecalentamiento del área a moldear.
- Evita la disipación del calor, reduciendo el consumo eléctrico.
- Estación de apilado vertical “de arriba abajo”
- Simplicidad del utillaje de apilado y su ajuste.
- Posibilidad de utilizar el mismo utillaje de apilado para diferentes productos.
- Ahorro en tiempo de ajuste y coste de útiles
- Sencillo control mediante PLC y pantalla táctil.
- Cumple las especificaciones de la UE en materia de seguridad y ergonomía
Funcionamiento
La termoformadora se alimenta a partir de una bobina de plástico. La lámina es calentada en el módulo calefactor hasta que alcanza la temperatura adecuada en función del tipo de plástico y a continuación pasa a la estación de moldeo, de corte y finalmente, las piezas pasan a la estación vertical de apilado.
Diámetro máximo bobina formado
500 mm
Grosor máximo lámina formado
0.5 mm
Ancho lámina de formado (máx.)
570 mm
Ancho lámina de formado (mín.)
330 mm
Área máxima de formado
500 x 350 mm
Área mínima de formado
300 x 200 mm
Profundidad máxima de moldeo
80 mm
Altura máxima de moldeo
80 mm
Caudal bomba de vacío
40 m3/h
Potencia del calefactor
17.2 kW
Accionamiento mesas de moldeo
Neumático
Accionamiento mesas prensa de corte
Neumático/rodilleras
Potencia prensa de corte
20 Tn
Velocidad máxima en vacío
22 ciclos/min
Accionamiento apilador descendente
Neumático
Total potencia instalada
24 kW
Consumo aire (a 22 ciclos)
110 m3/h
Suministro eléctrico 400
V+N+T, 50 Hz
Las especificaciones descritas pueden diferir de las especificaciones finales del equipo. Es posible que parte del equipo descrito o mostrado esté disponible a un coste adicional.
Sectores de aplicación
- Bricolage
- Decoración del hogar
- Iluminación
- Material de escritorio
- Electrónica
- Suministros informáticos
- Juguete
- Agroalimentación
- Agroindustria
- Cosmeticos y belleza
- Higiene personal
- Industria del automovil
- Productos del hogar
- Infancia
- Pilas
