Thermoformage automatisé des aligneurs

Qu'est-ce qu'un aligneur dentaire?

Le traitement de correction de la dentition à l’aide de gouttière ou aligneurs dentaires transparents connaît une croissance considérable dans le monde entier. Un secteur en pleine croissance qui exige une automatisation des processus ainsi que de la chaîne de production d’aligneurs dentaires.

L’une des parties essentielles du processus est le thermoformage. Les machines de thermoformage dentaire fonctionnent en appliquant une température et une pression à un film positionné sur le modèle 3D imprimé spécifiquement pour chaque client.

Les professionnels du secteur peuvent rencontrer des difficultés à réaliser un aligneur bien défini, à utiliser différentes matières plastiques, à augmenter la production ou à améliorer la traçabilité.

Thermoformage automatisé des aligneurs

Après avoir analysé tous ces problèmes rencontrés par les fabricants d’aligneurs et profitant de plus de 40 ans d’expérience dans les machines pour le thermoformage et la mises sous blister, nous avons lancé chez Hamer une nouvelle ligne automatique pour le thermoformage d’aligneurs dentaires, dans laquelle nous offrons la possibilité d’intégrer des systèmes de vision et de marquage laser.

Au sein de cette nouvelle ligne dentaire, nous proposons deux solutions différentes avec différentes configurations disponibles dans chacune d’elles: la ligne automatique TVP12 pour les moyennes productions et TVP25 pour les grandes productions. Ces lignes permettent le thermoformage entre 100 et 1300 aligneurs / heure.

Avantages de l'automatisation

Cette innovation dans le secteur représente de nombreux avantages pour les fabricants d’aligneurs dentaires par rapport aux systèmes manuels, parmi lesquels il convient de souligner:

Avantages

Économies sur les coûts de matériaux jusqu’à 50% en remplaçant la feuille prédécoupée par un rouleau de film.

Permet l’utilisation de différents types et épaisseurs de film.

Thermoformage de l’aligneur à 10 bars de pression, ce qui permet une meilleure définition de l’aligneur.

Machine opérée par un seul opérateur.

Possibilité d’intégration de systèmes supplémentaires tels que des caméras de vision pour la lecture de codes, des marqueurs laser ou des machines de découpe.



Productions automatisées de 100 à 1,300 aligneurs / heure

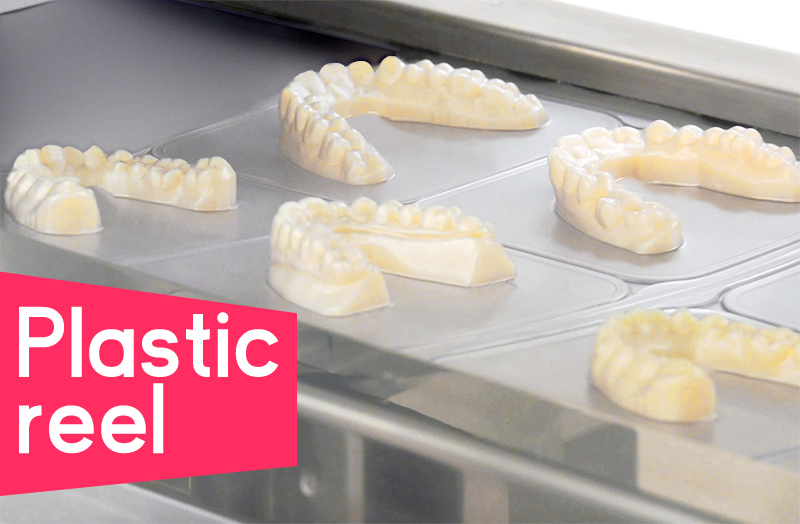

Plastic Reel


Processus de production des gouttières orthodontiques

Nous offrons des solutions personnalisées pour tous les fabricants de gouttières dentaires qui souhaitent automatiser la ligne pour augmenter la production.

En partenariat avec les fournisseurs tout au long de la chaîne de processus et en tenant compte des caractéristiques les plus importantes de chaque processus, nous avons développé une solution pour obtenir la meilleure qualité d’aligneur sur le marché.

Processus intégrés dans le système Hamer

1

LOGICIEL DENTAIRE

  • Scanner intra-oral
  • Diagnostic
  • Conception du sourire
2

IMPRESSION 3D

  • Impression du modèle 3D
  • Impression du code
3

MATÉRIAUX

  • Bobines de film en différents matériaux, épaisseurs et largeurs
4

LECTURE DU CODE PAR LA CAMÉRA SUR LE MODÈLE 3D

  • Détection du code pour la traçabilité
  • Connexion PLC
hamer
5

THERMOFORMAGE

  • Chargement du modèle 3D
  • Lecture du code du modèle 3D
  • Chauffage du film par contrôle des paramètres
  • Thermoformage
  • Station de découpe
  • Ejection du produit par pick&place ou système robotisé
hamer
6

MARQUAGE AU LASER

  • Identification du modèle 3D par connexion logicielle
  • Marquage sur le côté molaire du film thermoformé pour la distinction du client
hamer
7

DÉCOUPE INDIVIDUEL ET POLISSAGE DE L'ALIGNEUR

  • Découpage de l’aligneur individuel
  • Détachement du modèle 3D de l’aligneur

Partenaires de confiance

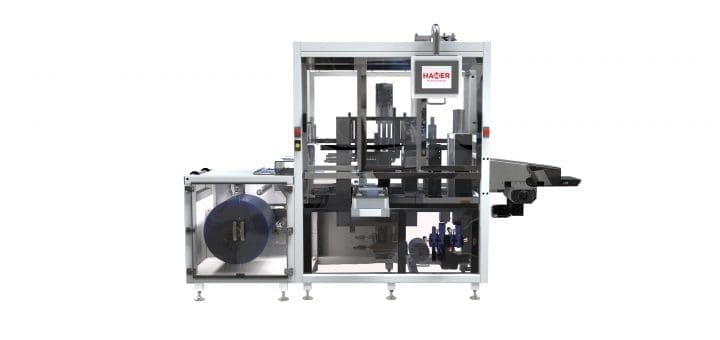

Machine de formage d’aligneurs dentaires TVP 12

Plus d’info

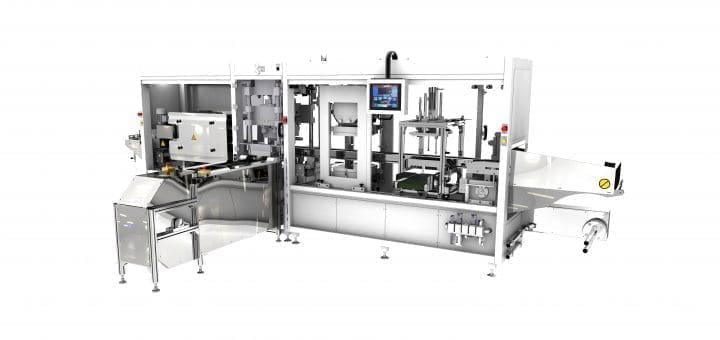

Machine de formage d’aligneurs dentaires TVP 25
