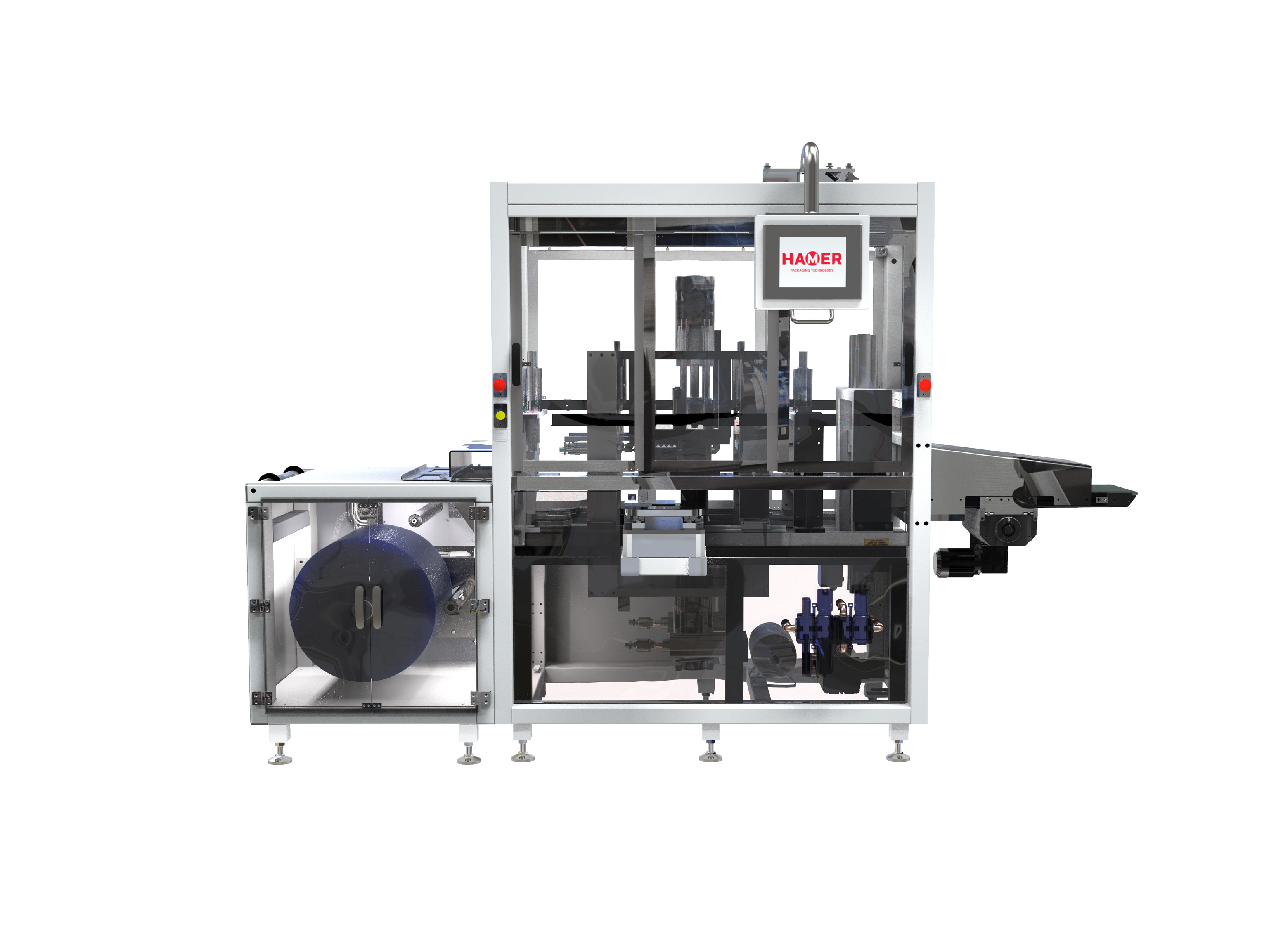

Machine de formage d’aligneurs dentaires TVP 12
Machine de thermoformage sous vide et pression entièrement automatique pour aligneurs dentaires avec carrousel d'alimentation pour modèles 3D.
Caractéristiques
- Conçu pour automatiser tous les processus de production pour la fabrication d’aligneurs dentaires
- Surface de travail 92 x 87 (mm)
- Alimentation par bobine, permettant une économie considérable de matière.
- Traction de la feuille par pinces mécaniques garantissant une fiabilité maximale
- Chauffage du film permettant l’utilisation de différents types de plastique et d’épaisseurs de film.
- Chauffage fixe équipé de résistances flash permettant la régulation de la zone de rayonnement.
- Le formage est effectué avec une pression de 10 bars, ce qui permet une meilleure qualité dans la définition de l’aligneur par rapport aux machines manuelles.
- Contrôle simple par automate et écran tactile. Possibilité de stocker différentes recettes pour différents matériaux, permettant de changer facilement de format.
- Permet l’intégration de systèmes supplémentaires tels que des caméras de vision pour la lecture de codes et marqueurs laser
- Conforme aux spécifications de l’UE en matière de sécurité et d’ergonomie.
Production
- Jusqu’à 240 unités/h
Opération
La thermoformeuse est alimentée à partir d’une bobine de film. Un seul opérateur place les modèles 3D sur la table de chargement des produits à mouvement automatique. Le film est chauffé dans le module de chauffage jusqu’à ce qu’il atteigne la bonne température en fonction du type de film, puis il passe à la station de formage et de découpe et enfin les pièces sont éjectées.
Dimensions approx. (H x L x P)
1.900 mm x 1.300 mm x 4.100 mm
Poids estimé
1.300 Kg
Diamètre bobine formage (maxi)
500 mm
Épaisseur max. film formage
0,8 mm
Laize film formage (maxi)
110 mm
Laize film formage (min)
-
Surface formage (maxi)
92 x 87 mm
Profondeur formage maxi
30 mm
Débit pompe à vide
-
Pression de formage
10 bars
Puissance chauffante installée
12 kW
Ouverture tables de formage
Pneumatique
Ouverture tables de découpe
Pneumatique
Puissance presse de découpe
-
Mouvement empileur
Pneumatique
Puissance totale installée
13 kW
Consommation d’air
110 litres / cycle
Source électrique
400V III + N + G 50Hz
