Machine thermoformage FV35R
Vidéo Galerie d'images Télécharger le catalogue

Modèle: Machine thermoformage FV 35R

Machine thermoformage FV35R
Machine thermoformage FV35R
Machine thermoformage FV35R
Machine thermoformage FV35R
Machine thermoformage FV35R

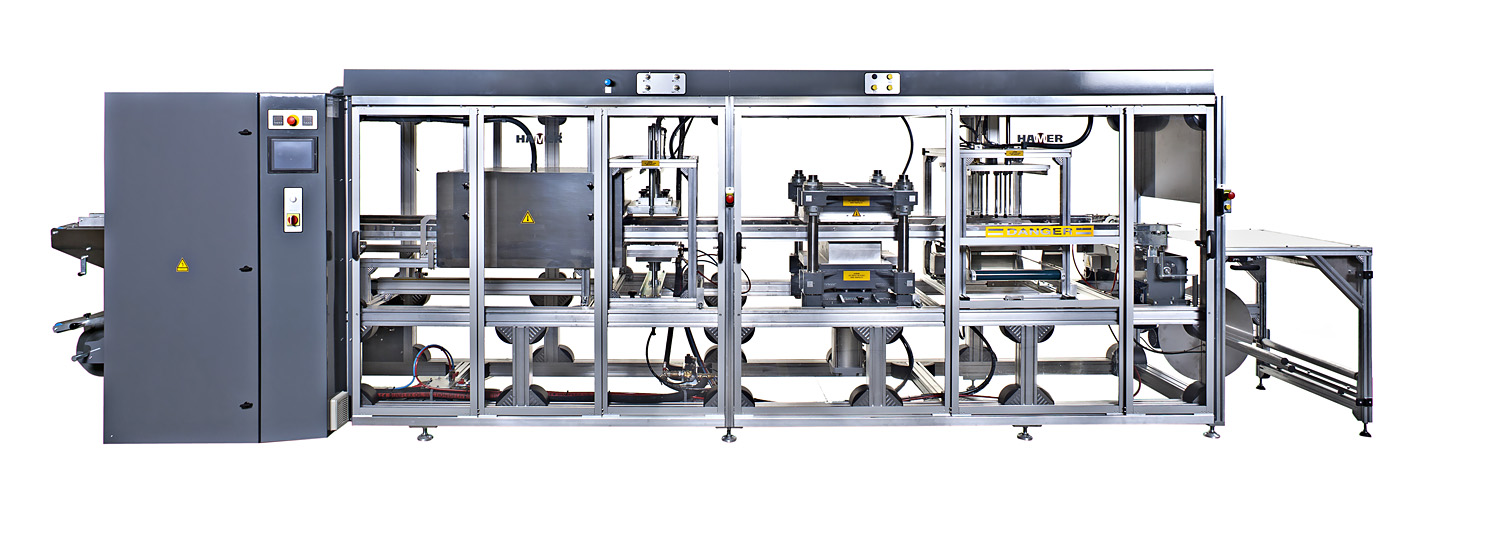

Thermoformeuse automatique par vide avec stations séparées de thermoformage, de découpe et d'empilage vertical des pièces formées sur un tapis d'expulsion.

Caractéristiques

  • Orientée vers la production de séries moyennes et longues de petites pièces.
  • Zone de travail de 500×350 mm.
  • Permet le moulage de pièces de jusqu’à 80 mm de hauteur (en dessous de la ligne de plastique).
  • Coût de maintenance réduit grâce à une conception très fonctionnelle.
  • Alimentation par bobine.
  • Traction de feuille par chaîne à picots.
  • Chauffage de la feuille (système breveté).
    • Dispositif muni de résistances et d’un élément fixe avec une persienne motorisée à lames en inox qui permet de régler l’aire de rayonnement.
    • Améliore l’efficacité du cycle initial suite à un arrêt, car il évite la surchauffe de la zone à mouler.
    • Évite la dissipation de la chaleur et réduit la consommation électrique.
  • Station d’empilage vertical « de haut en bas ».
    • Simplicité de l’outillage d’empilage et de son réglage.
    • Possibilité d’utiliser le même outillage d’empilage pour différents produits.
    • Économie sur le temps de réglage et les coûts des outils.
  • Facilité de contrôle par API et écran tactile.
  • Conformité avec les spécifications de l’UE en matière de sécurité et d’ergonomie.

Opération

La thermoformeuse est alimentée à partir d’une bobine de plastique. La feuille est chauffée dans le module de chauffage jusqu’à ce qu’elle atteigne la température adéquate, en fonction du type de plastique. Elle passe ensuite à la station de moulage et de coupe, avant que les pièces ne passent à la station verticale d’empilage.

Diamètre bobine formage (maxi)
500 mm
Épaisseur max. film formage
0.5 mm
Laize film formage (maxi)
570 mm
Laize film formage (mini)
330 mm
Surface formage max.
500 x 350 mm
Surface formage min.
300 x 200 mm
Profondeur formage max.
80 mm
Hauteur formage max.
80 mm
Débit pompe à vide
40 m3/h
Puissance chauffante installée
17.2 kW
Ouverture tables de formage
Pneumatique
Ouverture tables de découpe
Pneumatique/genouillères
Puissance presse de découpe
20 Tn
Cadence maxi à vide
22 cycles/min
Mouvement empileur
Pneumatique
Puissance totale installée
24 kW
Consommation air (à 22 cycles)
110 m3/h
Source électrique
V+N+T, 50 Hz

Les spécifications indiquées peuvent être différentes des spécifications définitives de l’équipement. Il est possible qu’une partie de l’équipement décrit ou montré soit disponible à un coût supplémentaire.
