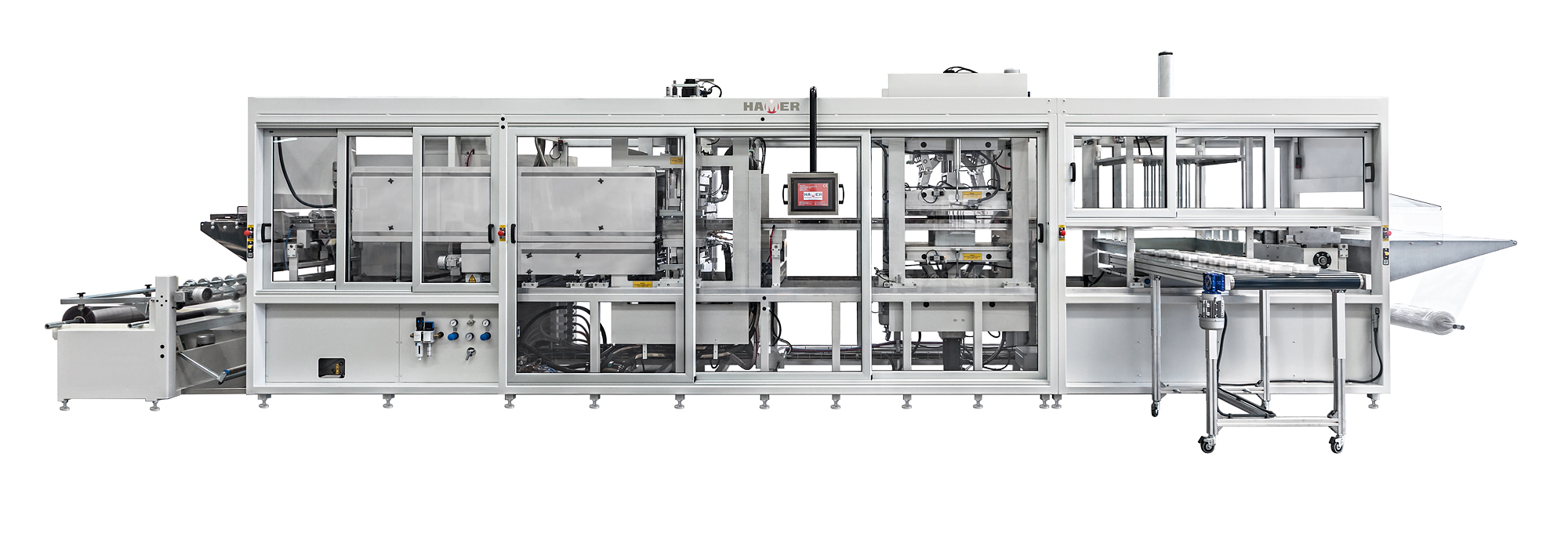

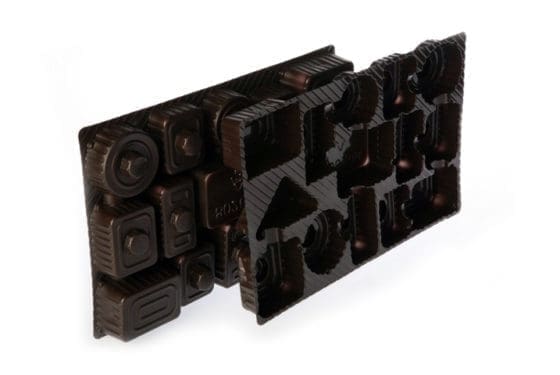

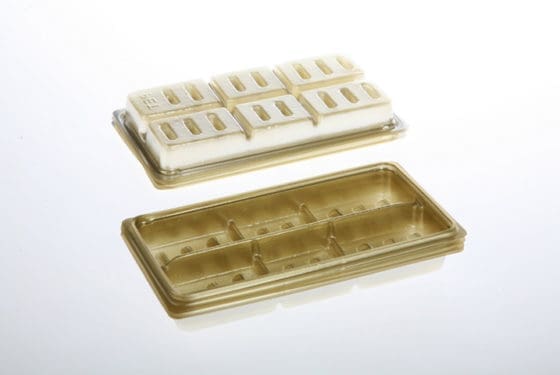

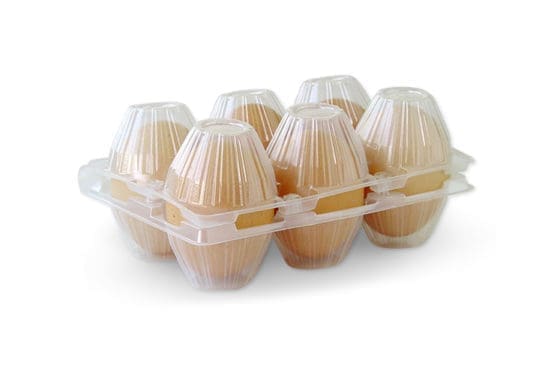

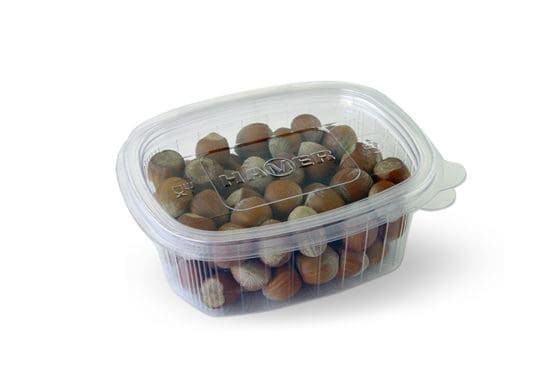

Machine thermoformage TVP 64 / TVP 67
Thermoformeuse automatique très performante par vide et pression d'air avec stations séparées de thermoformage, de découpe et d'empilage vertical des pièces formées.
Caractéristiques
- Orientée vers la production de séries moyennes et longues.
- Grande zone de travail (jusqu’à 600×700 mm), adaptée aux pièces de grandes dimensions (jusqu’à 140/140 mm de hauteur de moulage).
- Alimentation par bobine.
- Traction de feuille par chaîne à picots doubles.
- Chauffage de la feuille (système breveté).
- Dispositif muni de résistances et d’un élément fixe avec une persienne motorisée à lames en inox qui permet de régler l’aire de rayonnement.
- Améliore l’efficacité du cycle initial suite à un arrêt, car il évite la surchauffe de la zone à mouler.
- Évite la dissipation de la chaleur et réduit la consommation électrique.
- Station d’empilage vertical « de haut en bas ».
- Simplicité de l’outillage d’empilage et de son réglage.
- Possibilité d’utiliser le même outillage d’empilage pour différents produits.
- Économie sur le temps de réglage et les coûts des outils.
- Moulage assisté par pression d’air pour produire des pièces plus complexes.
- Actionnement des stations par servomoteurs, ce qui améliore la qualité de la pièce et réduit le temps de cycle (jusqu’à 45 cycles/minute à vide).
- Permet l’installation d’une station supplémentaire de poinçonnage pour la fabrication d’emballages spéciaux tels que les conteneurs pour fruits ou les blisters avec trou de suspension.
- Facilité de contrôle par API et écran tactile.
- Conformité avec les spécifications de l’UE en matière de sécurité et d’ergonomie.
Opération
La thermoformeuse est alimentée à partir d’une bobine de plastique. La feuille est chauffée dans le module de chauffage jusqu’à ce qu’elle atteigne la température adéquate, en fonction du type de plastique. Elle passe ensuite à la station de moulage et de coupe, avant que les pièces ne passent à la station verticale d’empilage.
Dimensions approx. (H x L x P)
2.660 mm x 1.750 mm x 9.650 mm (TVP 64), 2.660 mm x 1.750 mm x 11.850 mm (TVP 67)
Poids estimé
4.500 kg (TVP 64), 6.500 kg (TVP 67)
TVP 64
TVP 67
Diamètre bobine formage (max)
800 mm (1200 mm en option)
Épaisseur max. film formage
1.5 mm
Laize film formage (max)
670 mm
Laize film formage (min)
380 mm
Surface formage max.
630 x 420 mm ( modèle TVP 64 )
640 x 770 mm ( modèle TVP 67 )
Surface formage min.
350x200 mm ( modèle TVP 64 )
350x350 mm ( modèle TVP 67 )
Profondeur formage max.
140 mm
Hauteur formage max.
140 mm
Débit pompe à vide
190 m3/h
Pression au formage
6 bars
Puissance chauffante installée supérieure
25.8 kW ( modèle TVP 64 )
44.1 kW ( modèle TVP 67 )
Puissance chauffante installée inférieure (en option)
21.5 kW
Ouverture tables de formage
Servomoteur/genouillères
Fixation moule dans la station de formage
Pneumatique
Ouverture tables de découpe
Servomoteur/genouillères
Puissance presse de découpe
60 Tn.
Positionnement longitudinal station découpe
Motorisé
Puissance installée chuaffage outil de découpe
4 kW ( modèle TVP 64 )
5.6 kW ( modèle TVP 67 )
Réglage XY outil de découpe
Motorisé
Fixation outils dans la presse
Pneumatique
Cadence maxi à vide
45 cycles/min
Mouvement empileur "vers le bas"
Servomoteur
Puissance totale installée
75.85 kW ( modèle TVP 64 )
100.52 kW ( modèle TVP 67 )
Source électrique
400V + N + T, 50Hz
Les spécifications indiquées peuvent être différentes des spécifications définitives de l’équipement. Il est possible qu’une partie de l’équipement décrit ou montré soit disponible à un coût supplémentaire.
